آشنایی با فرآیند طراحی و ساخت قالب های تزریق پلیمری

فرآیند طراحی و ساخت قالب تزریقی پلیمری یکی از مراحل کلیدی در تولید قطعات پلاستیکی با دقت بالا و کیفیت مطلوب است. این فرآیند شامل طراحی دقیق قالب‌ها و مراحل ساخت آن‌ها به گونه‌ای است که قطعات پلاستیکی با ویژگی‌های مطلوب مانند استحکام، ابعاد دقیق و ظاهر مطلوب تولید شوند. فرآیند طراحی قالب تزریق پلیمری نیازمند دقت بالایی است تا قالب قادر به تحمل فشار و دماهای بالا در هنگام تزریق مواد پلاستیکی باشد. علاوه بر این، فرآیند ساخت قالب تزریقی پلیمری مستلزم استفاده از فناوری‌های پیشرفته برای ایجاد جزئیات پیچیده و اجزای قالب است که در نهایت به تولید قطعات پلاستیکی متنوع در صنایع مختلف کمک می‌کند.

آشنایی با روش‌های طراحی قالب و قالب سازی به شما در پیشبرد فرآیند صحیح طراحی و ساخت قالب تزریقی از نوع پلیمری کمک خواهد کرد. در این مقاله، به بررسی مراحل مختلف طراحی و ساخت قالب تزریق پلاستیک، از طراحی اولیه تا ساخت نهایی و تست‌های کیفیت، پرداخته خواهد شد.

فرآیند طراحی و ساخت قالب تزریقی

طراحی قالب‌های تزریق پلیمری جنبه‌ای حیاتی از تولید مدرن و زیربنای ایجاد محصولات بی‌شماری است. قالب‌‌های تزریق پلیمری نیروی محرکه‌ای در پشت صحنه نوآوری و کارایی در صنعت است به طوری که یک قالب تزریقی با طراحی خوب می‌تواند موفقیت یک فرآیند تولیدی را تضمین کند. هدف اصلی طراحی قالب، اطمینان از تولید بی‌عیب و نقص و در عین حال بهینه‌سازی استفاده از منابع و به حداقل رساندن ضایعات و کاهش تکرار است.

عوامل موثر در طراحی قالب

 طراحی و ساخت قالب مستلزم ایجاد تعادلی پیچیده بین جنبه‌های فنی ساخت قالب، ویژگی‌های مواد و الزامات کلی محصول نهایی است و عوامل مختلفی بر آن تاثیرگذار است. همان‌طور که گفتیم، طراحی قالب تزریق موفق متاثر از عوامل مختلفی است که در اینجا به بررسی تعدادی از آن‌ها می‌پردازیم:

1. بررسی هندسه در فرآیند طراحی و ساخت قالب تزریقی: پیچیدگی هندسی محصول مورد نظر مستقیما بر طراحی قالب تأثیرگذار است. قطعاتی با ویژگی‌های پیچیده، برش‌ها و زوایای مختلف یا با ضخامت دیواره‌های متفاوت نیاز به بررسی و دقت بیشتری دارند تا از پر شدن، خنک کردن و خروج مناسب اطمینان حاصل شود.

2. انتخاب مواد در فرآیند طراحی و ساخت قالب تزریقی: از آنجا که مواد پلیمری مختلف خواص منحصر‌به‌فردی مانند دمای ذوب، سرعت انقباض، رفتار جریان و هدایت حرارتی دارند، در طراحی قالب باید ویژگی‌های مواد پلیمری برای دستیابی به کیفیت قطعه و دقت ابعادی بهینه در نظر گرفته شود. دریافت خدمات فنی و مشاوره‌ ای پلیمری برای انتخاب صحیح مواد اهمیت بسیاری دارد.

3. مواد قالب در فرآیند طراحی و ساخت قالب تزریقی: مواد قالب باید دارای استحکام بالا، مقاومت در برابر سایش و پایداری حرارتی باشند. مواد قالب معمولی شامل فولاد و آلیاژهای آلومینیوم هستند. انتخاب مواد مناسب به عواملی مانند حجم تولید مورد انتظار، محدودیت‌های بودجه و مواد قالب‌گیری بستگی دارد.

4. سیستم خنک‌کننده در فرآیند طراحی و ساخت قالب تزریقی: خنک‌کننده کارآمد برای بهینه‌سازی زمان چرخه و به حداقل رساندن اعوجاج محصول بسیار مهم است. کانال‌های خنک‌کننده با طراحی مناسب به پخش یکنواخت گرما در سراسر قالب کمک می‌کنند و کیفیت قطعه را افزایش می‌دهند.

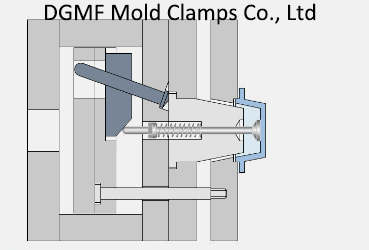

5. مکانیسم تخلیه در فرآیند طراحی و ساخت قالب تزریقی: سیستم تخلیه بدون ایجاد آسیب، خروج راحت قطعه قالب‌گیری‌شده از قالب را تضمین می‌کند. عوامل متعددی مانند هندسه قطعه، پوشش سطح و خواص مواد بر طراحی پین‌ها، رزوه‌ها یا اجکتورهای هوا تأثیر می‌گذارد.

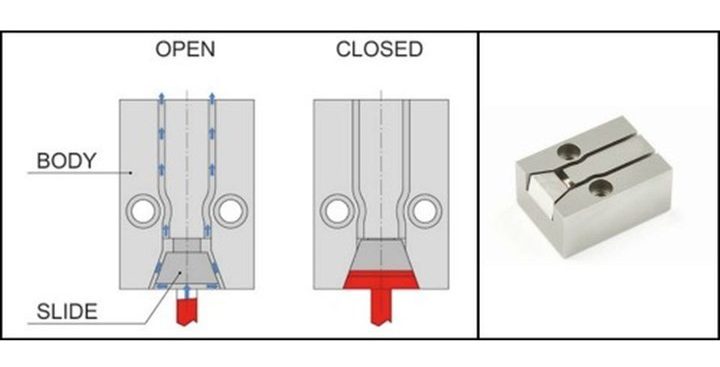

6. تهویه: تهویه مناسب برای جلوگیری از به وجود آمدن حفره‌های هوا در طول فرآیند تزریق ضروری است. نقص در این سامانه می‌تواند منجر به ایجاد حفره یا پر نشدن کامل قالب و در نتیجه تولید قطعات معیوب شود.

فرآیند طراحی قالب و مراحل انجام کار:

فرآیند طراحی قالب شامل مراحلی است که به طور سیستماتیک از درک الزامات محصول به ایجاد یک قالب کاملا کاربردی پیشرفت می‌کند. در این قسمت مروری کلی بر مراحل کلیدی در فرآیند طراحی قالب آورده شده است:

1. تجزیه و تحلیل محصول در فرآیند طراحی و ساخت قالب تزریقی: طراحان قالب برای درک الزامات عملکردی و زیبایی‌شناختی قطعه با طراحان محصول، همکاری نزدیک دارند. آن‌ها عواملی مانند کاربرد محصول، مدت زمان کاربری محصول و تمام ویژگی‌های طراحی خاصی را که ممکن است بر طراحی قالب تأثیر بگذارد، ارزیابی می‌کنند.

2. طراحی اولیه قالب در فرآیند طراحی و ساخت قالب تزریقی: بر اساس تجزیه و تحلیل محصول، طراح قالب یک شماتیک اولیه از قالب را ایجاد می‌کند. این قسمت شامل تعیین طرح قالب، تعداد حفره‌ها و شناسایی مکان‌های مناسب برای ورود مواد از دستگاه تزریق به قالب است. هدف از این مرحله دستیابی به پر شدن کارآمد و جریان متعادل پلیمر مذاب است.

3. طراحی دقیق در فرآیند طراحی و ساخت قالب تزریقی: در این مرحله از طراحی، قالب با در نظر گرفتن جنبه‌های مختلف فنی اصلاح می‌شود. این مرحله شامل طراحی سیستم نفوذ مواد در قالب، بهینه‌سازی کانال‌های خنک‌کننده برای اتلاف یکنواخت گرما و اطمینان از تهویه مناسب برای از بین بردن حفره‌های هوا است.

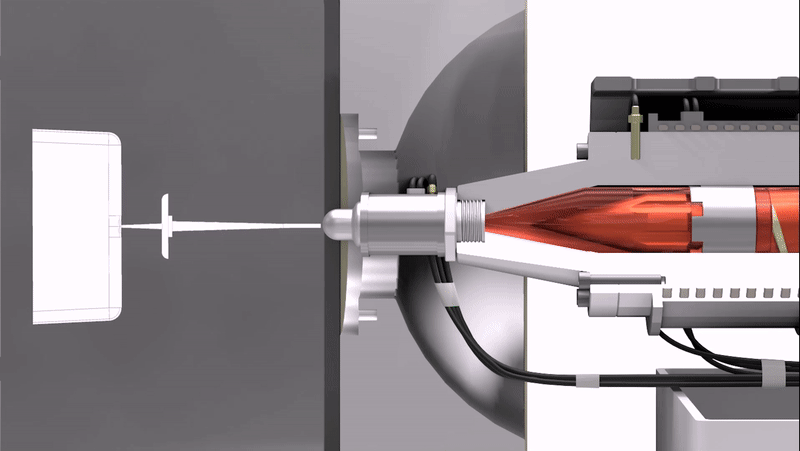

4. شبیه‌سازی و بررسی اولیه در فرآیند طراحی و ساخت قالب تزریقی: از ابزارهای نرم‌افزاری پیشرفته برای شبیه‌سازی فرآیند قالب‌گیری تزریقی مجازی استفاده می‌شود. تجزیه و تحلیل جریان قالب به پیش‌بینی مسائل احتمالی مانند عدم تعادل جریان، اعوجاج و حفره‌های هوا کمک می‌کند. این مرحله طراح را قادر می‌سازد تا طراحی قالب را قبل از ساخت فیزیکی آن بررسی کند و خطر خطاهای پرهزینه را کاهش دهد.

ابزارهای نرم‌افزاری مختلفی برای شبیه‌سازی قالب‌گیری تزریقی پلیمر وجود دارد. این راه‌حل‌های نرم‌افزاری از تکنیک‌های تحلیل عددی پیشرفته برای پیش‌بینی و بهینه‌سازی فرآیند قالب‌گیری استفاده می‌کنند و به شناسایی مشکلات احتمالی و بهبود طرح‌های قالب قبل از تولید فیزیکی کمک می‌کنند.

در ادامه تعدادی از نرم‌افزارهای شبیه‌سازی و اعتبارسنجی محبوب و پرکاربرد مورد استفاده در این صنعت را می‌بینیم.

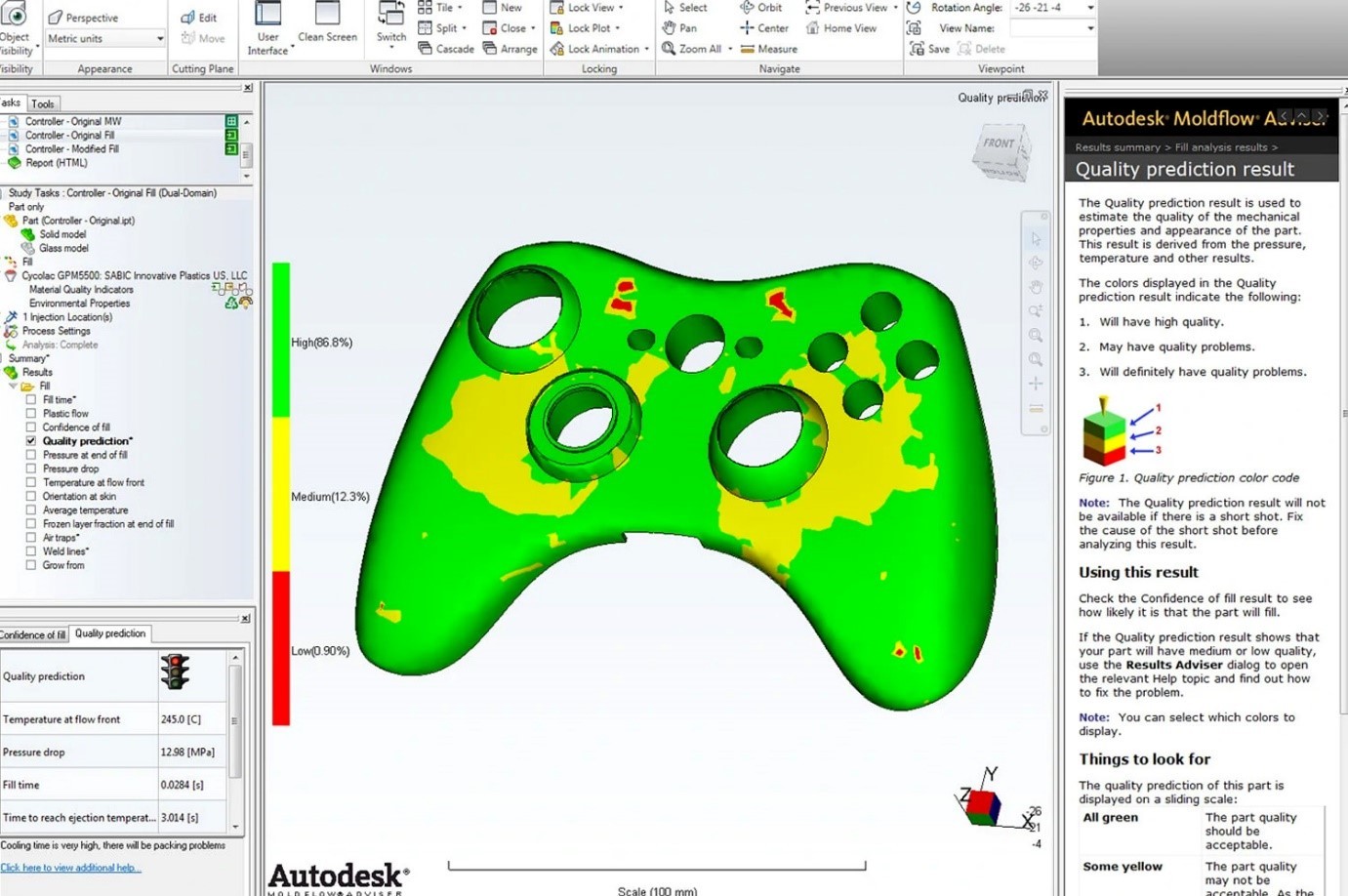

• • (Autodesk Moldflow) Moldflow

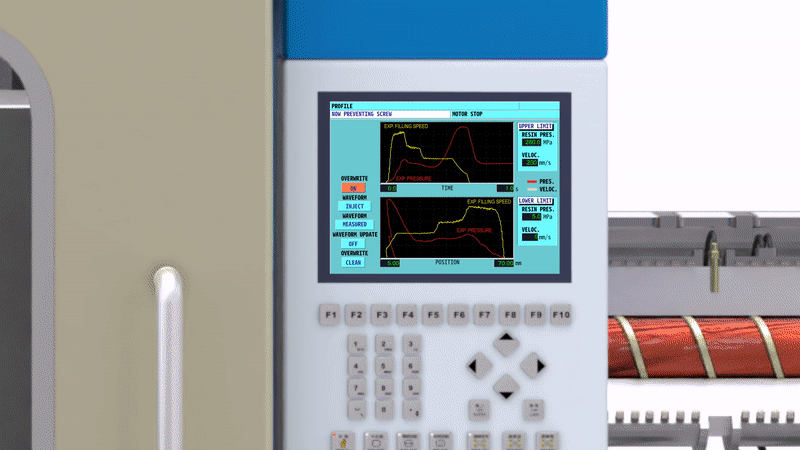

• • Moldex3D

از آنجایی که پاسخ خروجی تولید از ماشین به ماشین دیگر متفاوت است، این نرم‌افزار کاربران را قادر می‌سازد تا ویژگی‌های دینامیکی یک ماشین قالب‌گیری تزریقی را در شبیه‌سازی در نظر بگیرند تا شرایط دنیای واقعی را بیشتر نشان دهند.

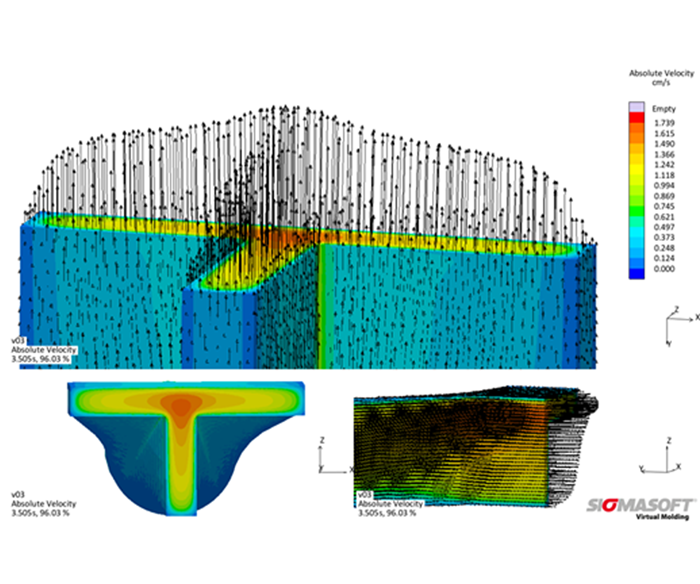

• • SIGMASOFT® Virtual Molding

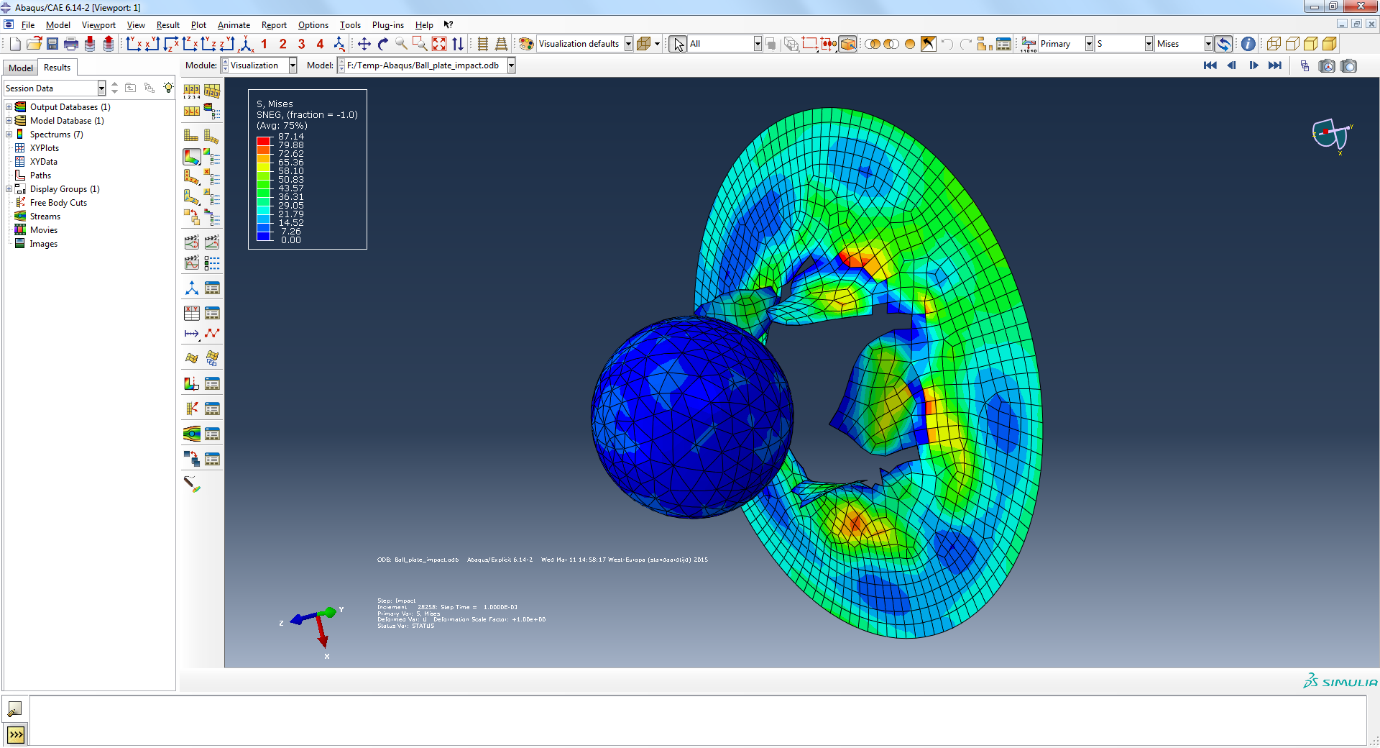

• • SIMULIA (سابق Abaqus CAE)

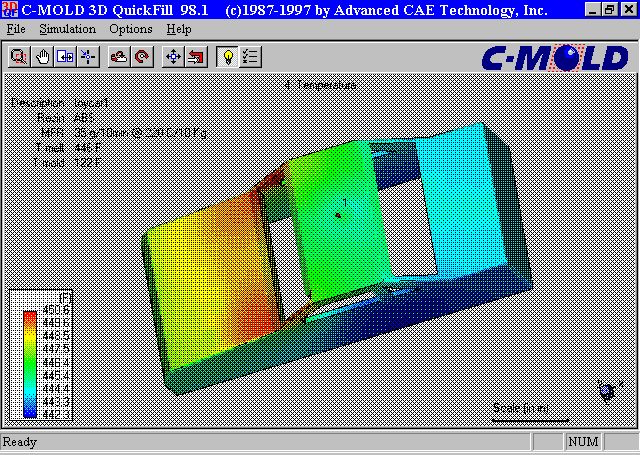

• • C-MOLD (3D Systems Moldex3D)

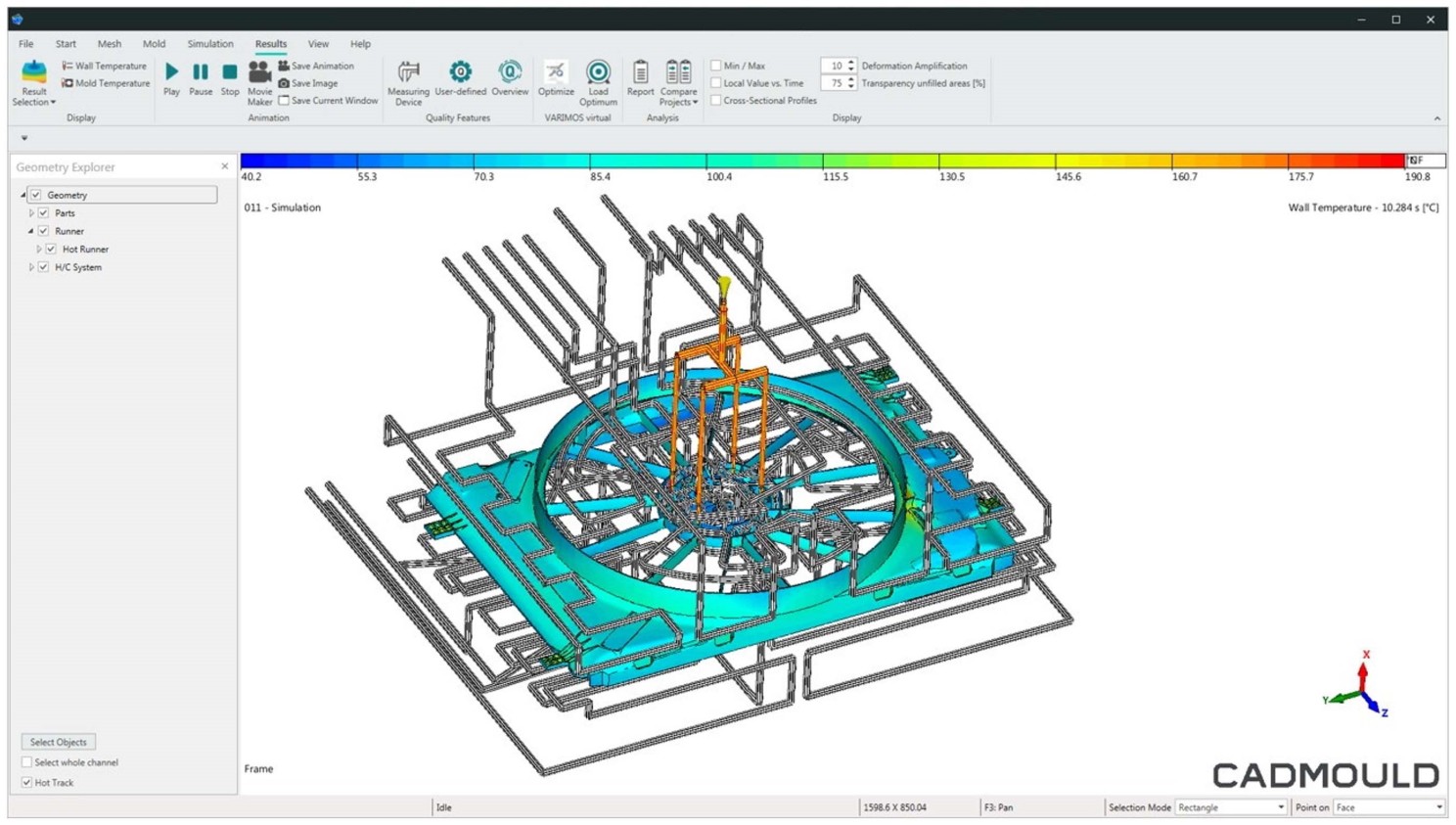

• • Cadmould (Simcon GmbH)

این نرم‌افزارها از پرکاربردترین نرم‌افزارهای شبیه‌سازی برای قالب‌گیری تزریقی هستند که قابلیت‌های شبیه‌سازی جامعی از عوامل متعدد از جمله تحلیل جریان، تحلیل خنک‌کننده، پیش بینی اعوجاج و شبیه‌سازی مواد پرشده را ارائه می‌دهند. استفاده از این ابزارهای نوین به طراحان کمک می‌کند تا دریچه‌های ورودی قالب، کانال‌های خنک‌کننده و طراحی کلی قطعات را برای اطمینان از کیفیت و کارایی بهینه کنند.

این ابزارهای شبیه‌سازی نقش مهمی در بهینه‌سازی فرآیند قالب‌گیری تزریقی، کاهش زمان تولید، به حداقل رساندن خطاهای پرهزینه و اطمینان از تولید قطعات با کیفیت بالا ایفا می‌کنند. آن‌ها به طراحان و مهندسان قالب اجازه می‌دهند تا تصمیمات آگاهانه بگیرند، طرح‌های قالب را بهبود بخشند و به فرآیندهای تولید کارآمد و قابل اعتماد دست یابند.

5. نمونه‌سازی: یک قالب نمونه اولیه برای آزمایش و اعتبارسنجی ساخته شده است. در طول نمونه‌سازی، عملکرد قالب، راندمان خنک‌کننده و کیفیت قطعه ارزیابی می‌شود. هرگونه تنظیمات لازم برای اطمینان از عملکرد مطلوب انجام می‌شود.

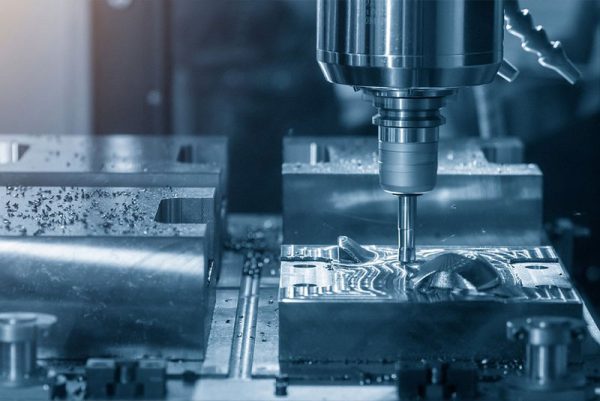

6. تولید قالب: پس از تأیید نمونه اولیه، قالب نهایی تولید می‌شود. این امر شامل ماشین‌کاری دقیق و عملیات حرارتی برای قالب‌های فولادی است. قالب‌های آلومینیومی معمولا برای تولید کم‌حجم یا نمونه‌سازی استفاده می‌شود.

7. بهبود مستمر: فرآیند طراحی قالب یک فرآیند یادگیری مداوم است. بازخورد از فرآیند قالب‌گیری تزریقی و دوره‌های تولید واقعی می‌تواند منجر به اصلاحات و بهینه‌سازی‌های بیشتر شود و در نهایت عملکرد و طول عمر قالب را افزایش دهد.

با درک عوامل مؤثر بر طراحی قالب و پیروی از یک فرآیند طراحی قوی، متخصصان می‌توانند قالب‌هایی ایجاد کنند که محصولات با کیفیت بالا تولید کنند، چالش‌های تولید را به حداقل برسانند و به موفقیت کلی فرآیندهای قالب‌گیری تزریقی پلیمر کمک کنند.

دنیای قالب‌های تزریق پلیمری به طور مداوم در حال پیشرفت است و فناوری‌ها و مواد نوآورانه انقلابی در این زمینه ایجاد کرده‌اند. از پذیرش چاپ سه‌بعدی برای نمونه‌سازی سریع قالب گرفته تا ادغام حسگرها برای نظارت در زمان واقعی، پذیرش این پیشرفت‌ها می‌تواند منجر به افزایش بهره‌وری، کاهش زمان تولید و در نهایت مزیت رقابتی در بازار شود.

طراحی قالب‌های تزریق پلیمری نقشی اساسی در شکل دادن به محصولاتی که روزانه با آن‌ها سر و کار داریم، ایفا می‌کند. موضوع، رسیدن از یک طرح اولیه و یا یک مفهوم به یک قالب کاملاً کاربردی، خلاقانه، دقت و مهارت مهندسی متخصصان در این زمینه است. پذیرش اصول طراحی قالب قوی و هماهنگی با آخرین پیشرفت‌ها بدون شک صنعت تولید را به سمت آینده‌ای با امکانات بی حد و حصر سوق خواهد داد.
